HDMI 2.1线缆实际是个“假”命题?
由于 HDMI (High Definition Media Interface/ 高清多媒体接口)可以同时传输视频和音频数据、连接简单、兼容性好等特点,被广泛的应用在消费电子产品上(例如电视、机顶盒、投影仪等),HDMI 系统可以划分 4 个种类,Source、Sink、Cable 和 Repeater,为了保证这些设备良好的兼容性,规范对电气信号做出了信号完整性的要求,为了能够充分发挥HDMI 2.1接口的功能,同时也是为了能够在游玩次世代游戏时实现“高分辨率、高刷新率、高色深”的同时开启,很多玩家首先想到的,自然就是去购买一根“HDMI 2.1线缆”与之搭配。然而现状很残酷,如果你这样做了,那么可能就已经“掉坑”。因为按照真正的行业技术标准,“HDMI 2.1线缆”其实是根本就不存在的东西。不仅如此,这个错误的名称甚至可能会导致消费者买到的线缆,根本就无法完美适配新主机和新电视,从而造成更多的问题。为什么会这样?首先大家要明白,与USB标准一样,HDMI标准也是将“接口”和“线缆”分开来进行规划的。其中HDMI接口的最新标准的确是“HDMI 2.1”,但HDMI线缆的最新标准,却并不叫做“HDMI 2.1线”。
根据HDMI论坛(HDMI Forum)以及HDMI标准管理者组织(HDMI LA)公布的官方资料显示,HDMI线缆的标准按照性能从低到高,一共可以分为四个大类:
1. HDMI Standard(标准):带宽4.95Gbps,最高支持1080P/30Hz,现在已经很少见;
2. HDMI High Speed(高速):带宽10.2GBps,最高支持4K/30Hz,或1080P/60Hz+HDR(不支持12bit);
3. HDMI Premium High Speed(优质高速):带宽18Gbps,最高支持4K/60Hz,或1080P/120Hz+12bit HDR;
4. HDMI Ultra High Speed(超高速):带宽24Gbps-48Gbps,最高支持4K/120Hz+12bit HDR,或8K/30Hz+12bit HDR。

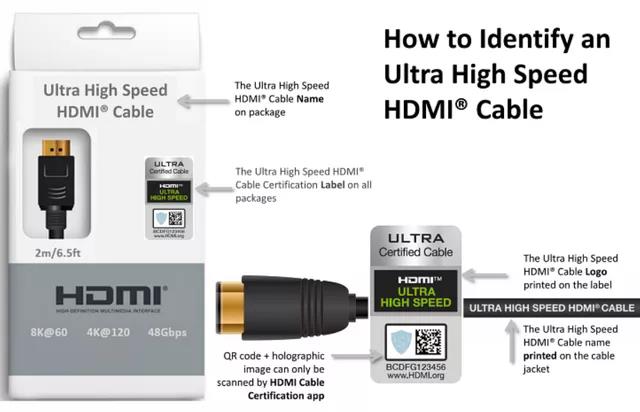

不仅如此,为了能够让消费者更加清楚地知道自己购买的线材是否符合某一种标准,HDMI论坛本身甚至还专门设立了官方认证的标签机制。按照官方说法,正规的线缆认证机制不仅会检查相关产品是否能达到标称的传输带宽,同时还会考核线缆的抗干扰能力、对各种不同产品的兼容性等指标。只有全部通过的产品,才会得到附有明确标识和可追溯二维码的认证标签。不合规的线缆是怎么回事?不只逃避认证这么简单。
不难看出,与USB-IF组织不同,HDMI论坛本身在HDMI线缆的标准定义上,是完全没有“作妖”的。不仅如此,在相关的一些网站上也可以看到,HDMI论坛对于市面上那些商家自行标注“HDMI 2.0”、“HDMI 2.1”的线材一直持明确的反对态度,甚至于一直在努力通过各种手段抵制这种现象,并且已经取得了一些成果。但是为什么我们在市面上依然还能看到大量没有官方认证标识,而且采用了错误命名方式的“HDMI 2.1”线材呢?一方面,这里面可能有部分厂商并不知道HDMI线材需要经由官方认证,或者说可能有一部分厂商觉得搞认证太麻烦、担心额外产生花销的因素在里面。但从另一方面来说,这也因为对于许多标称支持“HDMI 2.1”的线材来说,它们的实际带宽可能并没有大家想象的那么高,甚至于无法满足当今次世代游戏主机“满画质”输出的需求。而一旦经过HDMI论坛的官方检查和认证,这件事自然就会直接露馅了。(为什么要做HDMI认证?如何查询HDMI会员?)
为什么我们这么说?大家不妨重新阅读上文中所述HDMI线材的四个官方级别。
发现什么问题了吗?没错,从“标准”、“高速”,到“优质高速”,HDMI线材的前三个速率标准,每一个都只对应单一的速率。但是与HDMI 2.1接口标准几乎是同时诞生的HDMI线材“超高速”标准,其对应的速率却是一个范围值。
这是怎么回事呢?简单来说,这是因为“HDMI超高速”线材本身其实还可以细分为好几个级别,分别为:
HDMI Ultra High Speed 24Gbps, 对应4K/60Hz 12bit HDR
HDMI Ultra High Speed 32Gbps, 对应4K/120Hz,8bit
HDMI Ultra High Speed 40Gbps, 对应4K/120Hz 10bit HDR,不支持12bit色深
HDMI Ultra High Speed 48Gbps, 完整支持4K+120Hz+12bit HDR,是目前的“满血”标准
事实上,如果按照HDMI论坛、HDMI标准管理者组织的线缆技术定义,那么从24Gbps到48Gbps的HDMI Ultra High Speed线缆,都是可以兼容“HDMI 2.1”接口的。也就是说将其称之为“HDMI 2.1线”虽然不合规,但技术上来说并不算有错。但问题就在于,如果只是自称“HDMI 2.1线”,却不标注真正的线缆带宽,那么就可能会误导消费者,使得他们以为自己买到的“HDMI 2.1线”都可以在HDMI 2.1的游戏主机上,支持完整的超高清+超高刷新率+超高色深显示效果。而实际上,只有最高级别48Gbps的HDMI Ultra High Speed线缆,才能够确保做到这一点。HDMI标准本身并无问题,但技术科普仍需加强,看到这里,可能有的朋友会觉得,这不还是标准本身的错吗?如果HDMI论坛直接规定,所有的HDMI Ultra High Speed线缆都必须要达到48Gbps的“满血”带宽,这样不就可以确保市面上的“HDMI 2.1线”都能达标了吗?
但大家只要用“48Gbps HDMI线”作为关键词在各电商平台搜索一下便不难发现,至少在当今的技术条件下,“满血”版HDMI 2.1线缆的成本其实是一个天文数字。因为市面上绝大多数敢于主动标注这个带宽数字的HDMI线,基本全都是主动式光纤线缆(线材里内置光-电转换器和信号放大器,用光纤而非电线传输信号),动辄就要数百上千元一根。况且即便是对于次世代主机玩家和PC玩家来说,也不是每个人都需要“满血”的4K+120Hz+12bit信号传输能力。比如说像XSS主打的就是2.5K分辨率的游戏体验,而市面上绝大多数支持HDMI 2.1接口的PC显示器,其色彩深度也只有8bit到10bit而已。在这种情况下,HDMI标准包含了一些“非满血”的HDMI Ultra High Speed线缆规格,本身其实也是有意降低玩家享受HDMI 2.1接口的硬件成本。只不过,当这种较为宽泛的行业标准在遇到了不那么“规矩”的厂商后,最终带来的结果就很可能还是消费者的利益受损了。
HDMI2.1优势科普
在2017年HDMI Forum 就已经确立了HDMI 2.1的标准,但是直到2020年才有众多的设备搭载HDMI 2.1,可以说HDMI 2.1集成了很多的特点,相比较于之前的标准有很大的差距,那么这些特点是什么?
1.更高的带宽支持
在HDMI 2.1上其采用的接口还是和之前一样,形状没有任何的改变。根据新的定义,其传输带宽最高可以达到48Gbps,可以说是一个很大的提升。但是值得注意的是,要用上 HDMI 2.1的48Gbps完整带宽,消费者必须要选购,通过官方认证的「超高速」(Ultra High Speed) HDMI 传输线,只有合格的HDMI传输线才可以对HDMI 2.1实现更好的支持。
根据HDMI Forum 的说法,要支持全部 HDMI 2.1标准功能,需要采用到UHS (Ultra High Speed)等级的线缆,而如果采用旧款的仅18Gbps的 Premium High Speed 连接线,则只能使用到一部分的内容。并且在新的 USH 传输在线,除了超高的带宽支持之外,还具备了具备超低电磁干扰(EMI)的特性。可以有效的提高设备的抗扰性,并且降低对其他设备的影响。
2.动态HDR和分辨率支持的升级
虽然HDMI 2.1所支持的带宽可以达到48Gbps。根据官方规格书,在4K、5K分辨率下,HDMI 2.1可原生支持120Hz;8K原生可以支持60Hz,但是要在高分辨率下达到上100Hz与120Hz,则需使用 DSC 技术,才可以实现高分辨率和高帧数的加成。
通过 DSC (视讯串流压缩Display Stream Compression)技术,HDMI 2.1 可以支持8K @120Hz或者10K分辨率影像,虽然说未压缩下原生影像,显示内容会更加细腻,但是在现阶段由于HDMI 2.1立项的时间问题,对于高分辨率的进一步支持还是暂时只能用DSC技术,原生的高分辨率支持,还是要等待新一代HDMI技术的升级。不过在近几年HDMI 2.1也应该是足够用的水平了。
HDMI 2.1完整支持 BT.2020色域,并且支持多项HDR标准,包括动态HDR标准的HDR10+,在动态HDR中动态元数据的加持下,可以改善进过往单部影像作品,只能套用一种附加元数据的作法,让影像中的每一帧都可以使用合适的参数进行输出,拥有更好的显示效果。
3.VRR技术的加入
对于主机党等一系列的用户来说,以往在电视上进行游戏内容的输出总会有一些延迟或者撕裂感。而在HDMI 2.1上则是加入了对于VRR的支持。
可变更新速率技术(Variable Refresh Rate)的特性,可以有效的解决高刷新率画面下出现的撕裂、卡顿、不流畅问题,类似于A/N两家的同步技术。虽然说 VRR 功能需要输出端、输入端皆有支持,才能得到理想中的效果,但新的次时代主机基本上已经有所配置,使用效果还是拥有一定的保证呢。
4.输入切换的体验度提升
在HDMI2.1上加入了QMS (Quick Media Switching)快速媒体切换技术还有自动低延迟模式 (ALLM) 技术,通过QMS (Quick Media Switching)快速媒体切换技术,用户可以在家中有多个HDMI输入源的情况下,进行更加快速切换,降低设备在切换时显示的黑屏时间。
而自动低延迟模式 (ALLM Auto Low Latency Mode )技术则可由在两个支持的设备进行接入时,自动的判断两个设备间的整体,自动配对启用到最佳的模式,通过自动切换有效降低了HDMI 设备间的延迟。通过这两个技术的加持,用户在进行HDMI输入时可以拥有和以往提升较大的体验。
如今8K电视也逐渐进入大家的视野,虽然视频资源还没有跟上,但还是可以下载到很多8K视频,所以目前普及还有点尴尬,8K电视的普及还有一个困难就出在HDMI 2.1线缆上,所以虽然HDMI 2.0可以传输8K视频,但只能做到8K 30帧,要想实现8K 60帧,只能依赖HDMI 2.1,HDMI 2.1的标准已经出现了,不过HDMI 2.1的线材却遇到困难,想要实现HDMI 2.1,超过3米就需要供电来驱动信号传输,超过5米就需要AOC有源光缆, 这意味着HDMI 2.1线缆的造价将会非常高,对比采用有源光缆的HDMI 2.0价格超过200元,采用有源光缆的HDMI 2.1的价格估计还要高,所以HDMI 2.1线缆问题,将会是8K电视普及之前需要解决的.因此,HDMI当前的主流版本仍以2.0版为主,其足已应付市场需求,你们看到的大部分HDMI2.1线缆其实是非标品.(转自线缆行业朋友分享圈)
