HDMI2.1数据线连接器技术解读
自从2020年东京奥运会采用8K Ultra HD标准直播，由2020年开始更多8K电视开始陆续上市,目前各家电视品牌产商都展出了自己8K产品，8K电视终于不再仅停留在概念层面，而是开始真正走向市场，那么在未来不久的时间里，无论是上游的面板产业及下游的产品厂商，都将迎来一次由4K主流到8K主流的迭代阶段，这个时间极有可能是在三年周期内，HDMI2.1高清数据线将迎来正式的增量市场。
HDMI2.1科普
“超高速” HDMI2.1线材向下兼容HDMI2.0，但是认证的证书却是不兼容的，需要重新申请协会的单独针对HDMI2.1的认证，重新付费申请证书，若要将HDMI2.1产品添加入列表中，线缆生产商或连接器生产商必须选择一个合格的机构，比如GRL实验室（GRL东莞成为大陆首家HDMI® 2.1 Active Cat 3 Cable 授权测试实验室)，将其产品在这机构进行测试，然后向ATC或HDMI Licensing Administrator, Inc.提交完整且通过测试的结果，依据HDMI论坛连接器测试结果表格 (HF-CTRF) 上传即可。特别注意的是，只有HDMI2.0采纳者才能在许可产品列表中添加他们的产品，如果只有HDMI1.3/1.4版本的需要升级测试。

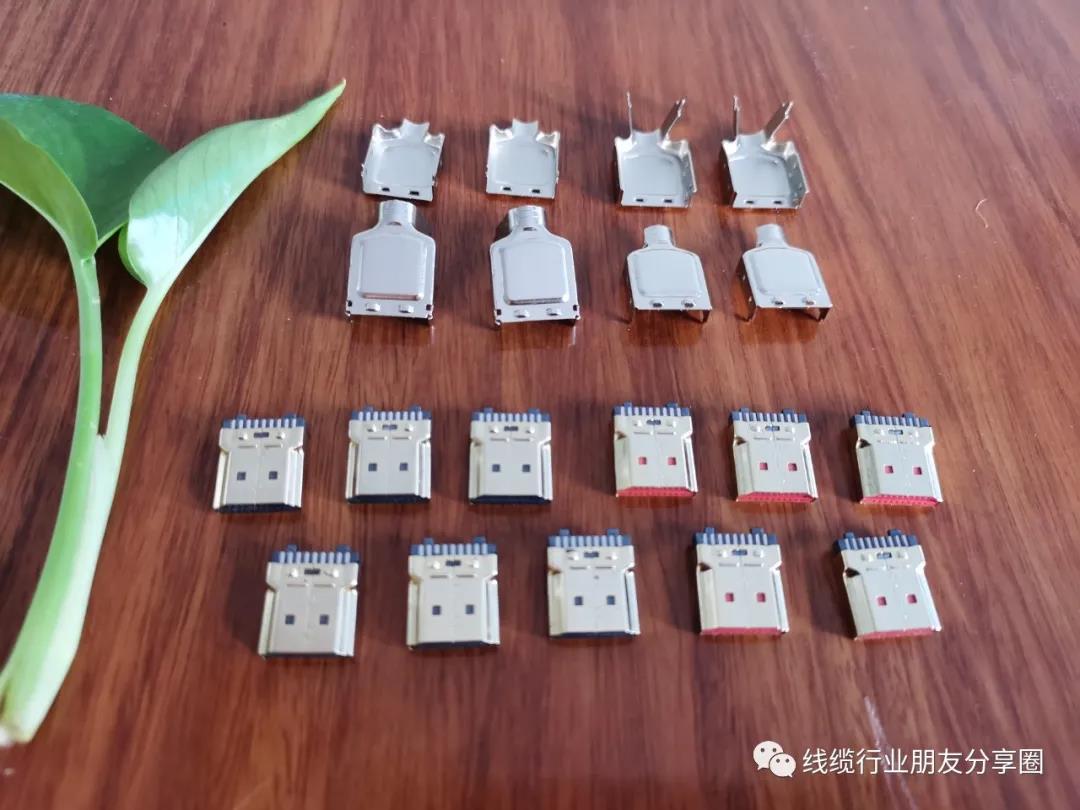

HDMI2.1连接器样品
HDMI2.1连接器技术解读
HDMI官网公布了一个经许可的“第三类许可连接器”列表，要求在HDMI授权测试中心（ATC）通过CTS2.1测试的设备，在此台设备中使用的所有连接器都必须出现在许可连接器列表上（www.hdmi.org/chinese/cat3connectorscn）
，要求在HDMI授权测试中心（ATC）通过CTS2.1测试的设备，在此台设备中使用的所有连接器都必须出现在许可连接器列表上。也就是说，企业送样到HDMI授权测试中心（ATC）做CTS2.1测试时，首要条件是设备必须搭载有HDMI许可连接器列表上的连接器才能有机会通过认证，否则将直接导致CTS2.1测试无法顺利通过，HDMI2.1的连接器和之前的连接器是不同的结构，接下来我们一起了解下！

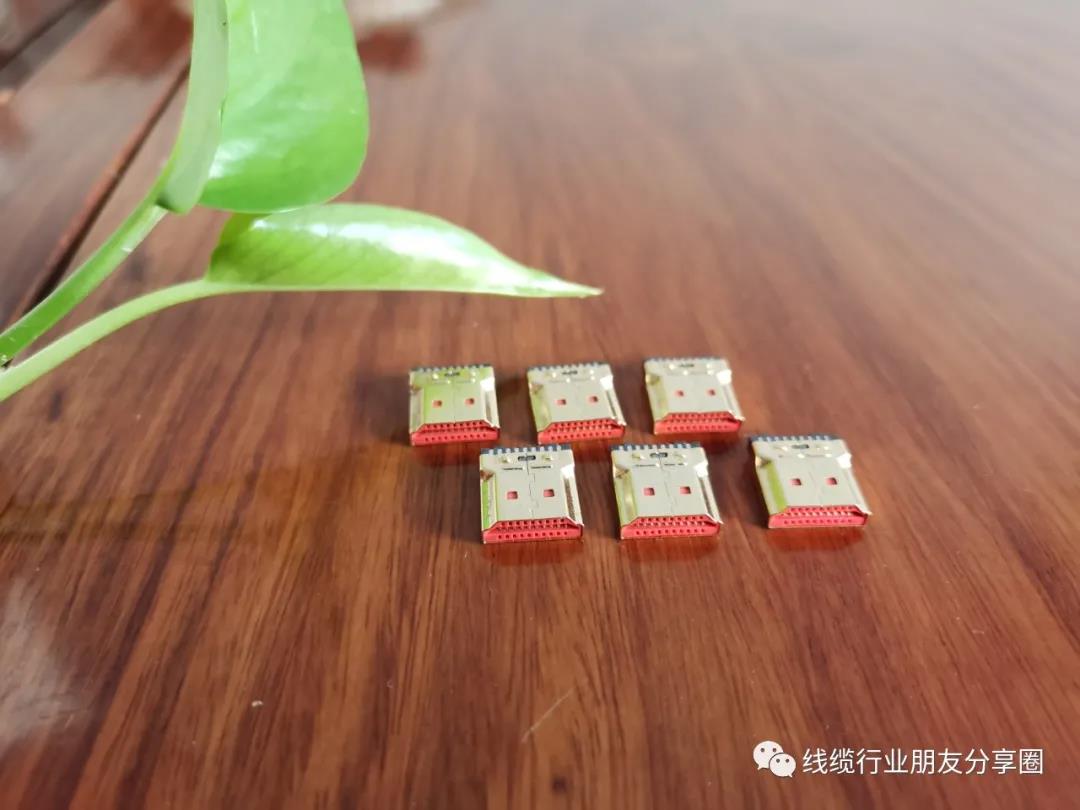

HDMI2.1连接器样品
HDMI2.1数据线的连接器相比HDMI1.4版本做了更多的电器参数和物理性能参数的要求的更新，接下来我们逐项进行说明和分享
增加+HDMI连接器的高频测试
当采用4K、8K超高清(UHD)电视时，需要通过HDMI进行高数据速率传输。随着数据速率的提高，源(视频播放器)和接收器(TV)之间的互连成为可靠数据传输的瓶颈。互连可能会导致信号完整性(SI)问题，例如电磁干扰(EMI)、串扰、信道符号间干扰(ISI)和信号抖动。因此，随着数据速率的提高，HDMI2.1的连接器设计已经开始考虑SI，相比之前的连接器版本协会测试增加了高频测试要求，所以为了提高HDMI连接器的SI性能，目前连接器厂商按照设计规则和机械可靠性，修改了金属引脚和介电材料的形状来满足相关测试高频要求。

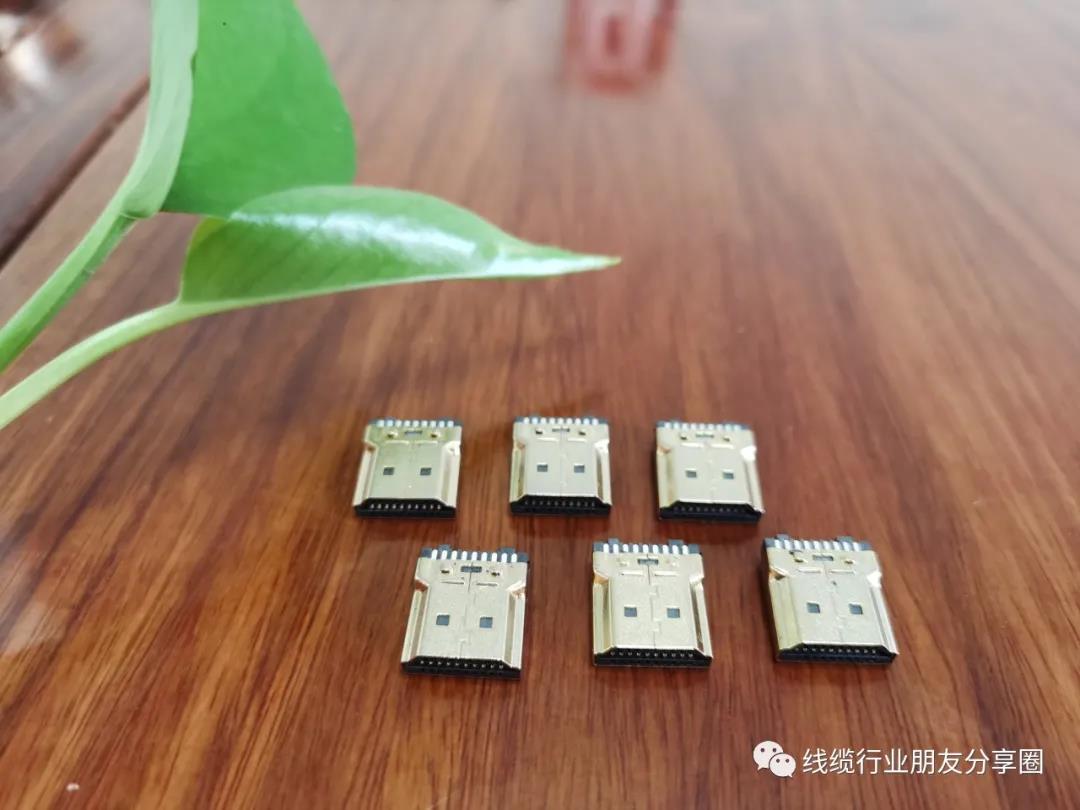

HDMI2.1连接器样品
增加+HDMI2.1连接器的带宽要求

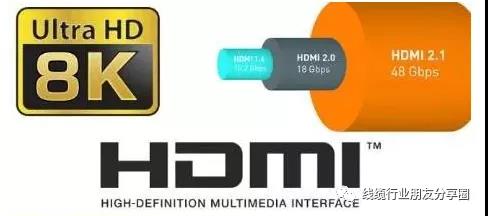

上一代HDMI 2.0具有18Gbps吞吐量，但是并没有定义新的HDMI线或新的连接器，而HDMI 2.1具备两倍以上的吞吐量，允许带宽高达48 Gbps。当然，新的HDMI 2.1电缆将与HDMI 1.4和HDMI2.0设备向后兼容，但旧电缆却不能与新规格向前兼容，HDMI 2.1连接器中有四个数据通道，分别是D2、D1、D0和CK。HDMI 2.1通过这些差分通道传输数据。由于每个通道具有相同的形状，因此显示出相似的电气特性，对于具有48Gbps的下一代HDMI连接器，HDMI2.1的连接器设计需要具备更好的SI性能才能满足48Gbps的带宽。
HDMI2.1连接器样品
增加+其它差异要求
HDMI2.1的连接器测试类别为Cat 3,HDMI1.4的测试类别为Cat 1,Cat 2,

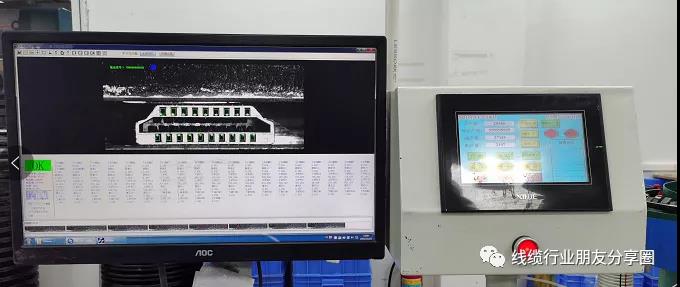

到HDMI2.1版本以后，连接器外形尺寸也只有存在Type A,C,D,之前主要用在汽车领域的Type E接口已经消失，为了改善达到HDMI2.1的电气特性，连接器的设计在原有的结构上面需要修改了设计参数，包括金属引脚的宽度、厚度和长度，部分厂商还会采用一些其它方式，如在插座的介电材料中增加气隙，以减少电容耦合等，最终验证后的设计参数需要满足阻抗范围。HDMI 2.1连接器比以前的低阶版本的设计具有更好的SI性能，对应连接器厂商也会有不同的设备及工艺控制。（转自线缆行业朋友圈）
