新品发布：DP(MinidDP) TO DVI(HDMI)（IT6563） 信号转接电缆组件
新品发布
DP(MinidDP) TO DVI(HDMI)（IT6563）
信号转接电缆组件
1.简介Introduction
DP(MinidDP\HDMI) TO DVI(HDMI) 转接电缆组件是一款将Display port信号转换为HDMI信号并以HDMI(DVI)为输出接口的信号转换器，可以使用在各种视频输出设备中，如显卡、笔记本电脑、视频处理设备等通过转换器，由HDMI（DVI）接口连接到其他视频处理设备或者显示器，如LED显示器、LCD显示器、投影机、视频处理设备等。该产品是目前一款支持HDMI 2.0，输出分辨率达到4096*2160@60Hz，并具有自定义分辨率的信号转换器，产品采用高性能高品质专业信号转换主芯片，外壳材料锌合金金属外壳，散热特性好，插头采用镀金工艺，连接可好性高,电缆采用手感好并耐磨的高品质电缆，可以在演播、视频会议等对产品可靠性和性能要求高的场所，也可以使用在日常消费领域。
产品包括：
DP to HDMI male (L≤5m，支持长度定制)
MiniDP to HDMI male (L≤5m，支持长度定制)
DP to HDMI female (固定长度，通常L=0.3m)
MiniDP to HDMI female (固定长度，通常L=0.3m)
DP to DVI male (L≤5m，支持长度定制)
MiniDP to DVI male (L≤5m，支持长度定制)
DP to DVI female (固定长度，通常L=0.3m)
MiniDP to DVI female (固定长度，通常L=0.3m)
2.产品规格性能Features
2.1输入支持DisplayPort (DP 1.1a, DP 1.2a, DP 1.3&DP 1.4)，支持HDCP 1.3/2.2；
2.2 分辨率支持1920*1200@120Hz，2560*1440RB@120Hz ，1920*1080@2400Hz 3840*2160@60Hz；
2.3输出支持HDMI2.0，支持HDCP1.4/2.2，支持声音输出；
2.4 内置15KV防静电芯片；
2.5 支持3D，CEC;
2.6金属外壳，插头镀金，产品可靠性高，散热特性好；
2.7 HDMI、HDMI插头镀金，端子镀金；
2.8插头采用可更换博士帽保护，结实耐用
2.9 长度可以定制，最长5米；
2.9 环保要求符合ROHS2.0

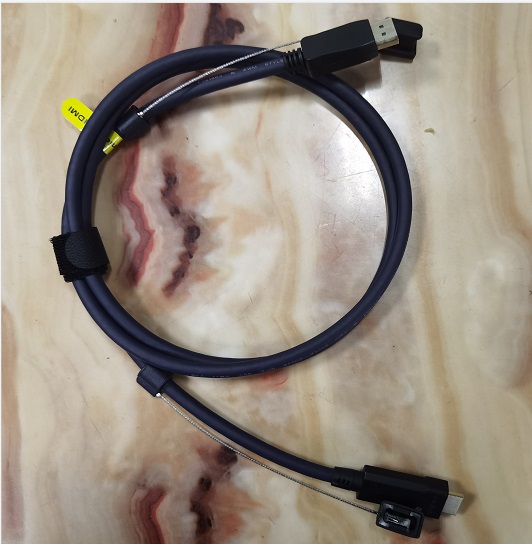

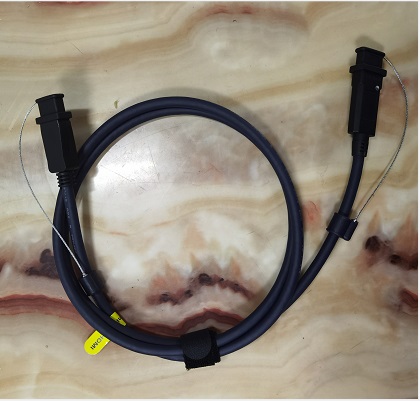

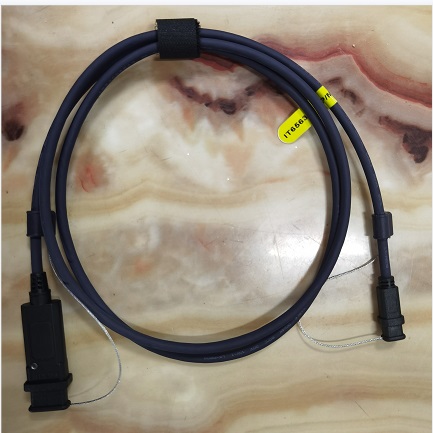

2.9产品示意图
|
Signal Inputs/Output |
规格 |
REMARK |
|
Input Connector |
MiniDP(DP) Male |
外壳镀金，端子镀金 |
|
或DPMale |
外壳镀金，端子镀金 |
|
|
Output Connector |
DVI 24+1 male（female） |
外壳镀金，端子镀金 |
|
HDMI A male(female) |
外壳镀金，端子镀金 |
|
|
Resolutions分辨率 |
|
|
|
HDMI(DVI) Resolutions |
Up to 3840X2160@60HZ |
|
|
Mechanical |
|
|
|
Size(L-W-H) |
参考外形图 |
Main Parts |
|
L≤2.5m |
Cable length |
|
|
Weight (Net) |
|
|
|
|
|
|
|
Warranty |
|
|
|
Limited Warranty |
1 Year Parts and Labor |
|
|
Environmental |
|
|
|
Operating Temperature |
-20 ℃ to +70℃ |
|
|
Operating Humidity |
10% to 85 % RH |
No condensation |
|
Storage Temperature |
-40℃ to +80℃ |
|
|
Storage Humidity |
5% to 90 % RH |
No condensation |
|
Power Requirement |
|
|
|
Power source |
MiniDP(DP) side |
|
|
Power consumption |
<300mA |
|
